Az 1/4 "-es RF adagoló kábel a rádiófrekvenciás jelátvitelhez használt közepes - méretű kábel, amelyet általában vezeték nélküli kommunikációban, műsorszóró és antennarendszerekben használnak. Általában magas - A rézvezetékek és a fémvédő rétegek minőségi sávja, az alacsony veszteségű jelzés, az alacsony veszteséggel. Ez a típusú, a VHF -hez és a fém árnyékoló rétegekhez. Csillapítási és reflexiós veszteség, így ideális a hatékony jelátvitelhez különböző közegben - Power RF alkalmazások.

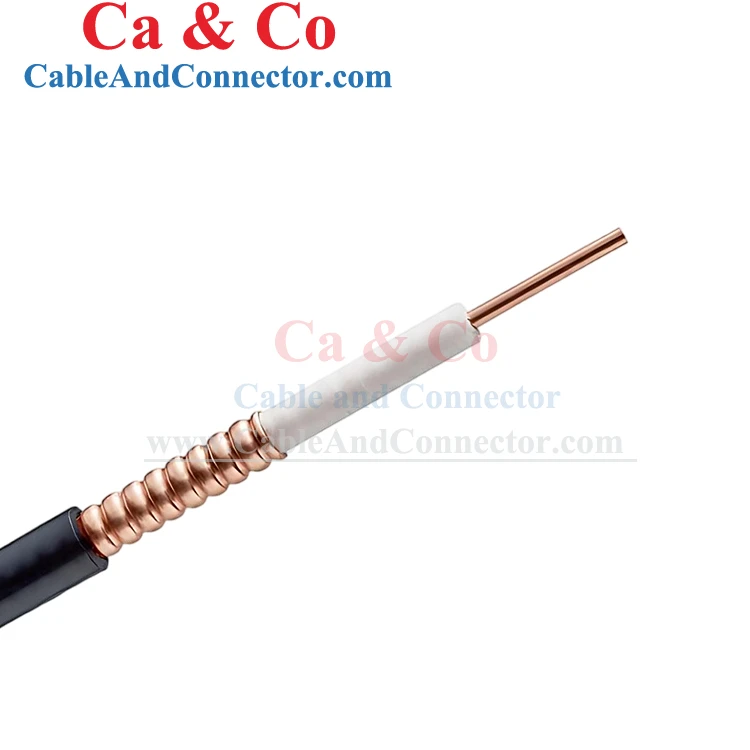

1/4 "koaxiális kábel, belső vezeték: 2,60 ± 0,05 mm rézbe burkolt alumínium huzal+dielektromos: 6,50 ±
0,15 mm habosított PE+külső vezeték: 7,70 ± 0,20 mm gyűrűs hullámos rézcső+kabát: 8,90 ±
0,25 mm PE vagy alacsony füstfüst halogén - szabad tűz - A késleltető PE opcionális, csomagolás: 500 m/fa
DOB.
Meghatározás
|
Tétel |
Meghatározás |
||||
|
Építés |
|||||
|
Anyag |
Átmérő (mm) |
||||
|
Belső karmester |
Rézbe burkolt alumínium huzal |
2.4 |
|||
|
Dielektromos |
Habozott PE |
6.5 |
|||
|
Külső karmester |
Gyűrűs hullámos rézcső |
7.5 |
|||
|
Kabát |
PE vagy alacsony füstfüst halogén - szabad tűz - késleltetett PE |
9.1 |
|||
|
Elektromos és mechanikai tulajdonságok |
|||||
|
Impedancia (ohm) |
50±1 |
||||
|
Kapacitás (pf/m) |
76 |
||||
|
Sebesség(%) |
88 |
||||
|
Peak Power besorolás (KW) |
11 |
||||
|
RF csúcsfeszültség (KV) |
0.83 |
||||
|
Szigetelési ellenállás (M Ω. Km) |
>5000 |
||||
|
Vágja le a - kikapcsolási frekvenciát (GHz) |
18.6 |
||||
|
Szigetelési feszültség (KV) |
2.2 |
||||
|
Belső vezető DC ellenállás (ω/km) |
5.5 |
||||
|
Külső vezető DC ellenállás (ω/km) |
3.7 |
||||
|
Kabát szikra (kv) |
3.0 |
||||
|
Árnyékolás hatékonyság (DB) |
>120 |
||||
|
Min. Egyetlen hajlító sugara (mm) |
38 |
||||
|
Min. Ismételt hajlítási sugara (mm) |
76 |
||||
|
A kanyarok száma |
15 |
||||
|
Szakítószilárdság (kg) |
53 |
||||
|
Tárolási hőmérséklet (fok) |
-55-+85 |
||||
|
Telepítési hőmérséklet (fok) |
-40-+60 |
||||
|
Működési hőmérséklet (fok) |
-55-+85 |
||||
|
A VSWR kevesebb vagy azzal egyenlő (a visszatérési veszteség nagyobb vagy egyenlő a DB -vel) |
Frekvencia 0,005-3 GHz 0,8-1,0 GHz 1,7-2,0 GHz 2,0-2,4 GHz |
db |
|||
|
1.15 (23) |
|||||
|
1.10 (26) |
|||||
|
1.10 (26) |
|||||
|
1.10 (26) |
|||||
|
Csillapítás (VSWR1.0, kábel -hőmérséklet) és átlagos teljesítmény (VSWR1.0, környezeti hőmérséklet.40 fok) |
|||||
|
Frekvencia (MHz) |
Csillapítás (DB/ 100m) |
Átlagos teljesítmény (KW) |
|||
|
100 |
4.25 |
1.87 |
|||
|
200 |
6.10 |
1.30 |
|||
|
450 |
9.37 |
0.85 |
|||
|
800 |
12.72 |
0.62 |
|||
|
900 |
13.55 |
0.58 |
|||
|
1000 |
14.35 |
0.55 |
|||
|
1500 |
17.80 |
0.44 |
|||
|
1800 |
19.70 |
0.40 |
|||
|
2000 |
20.80 |
0.37 |
|||
|
2200 |
21.90 |
0.35 |
|||
|
2400 |
23.00 |
0.34 |
|||
|
2500 |
23.60 |
0.34 |
|||
|
3000 |
26.10 |
0.30 |
|||
