A 24F Mini Adss kábel leírása
ASU: Nem{0}}páncélozott Uni-csöves optikai kábel laza puffercsőben elhelyezett szálakkal. A kábel magja zselével van védve a víz behatolásának és migrációjának megakadályozása érdekében, és fekete polietilén kimenő köpennyel. Két beágyazott FRP vagy fémhuzal biztosítja a kívánt feszültséget.

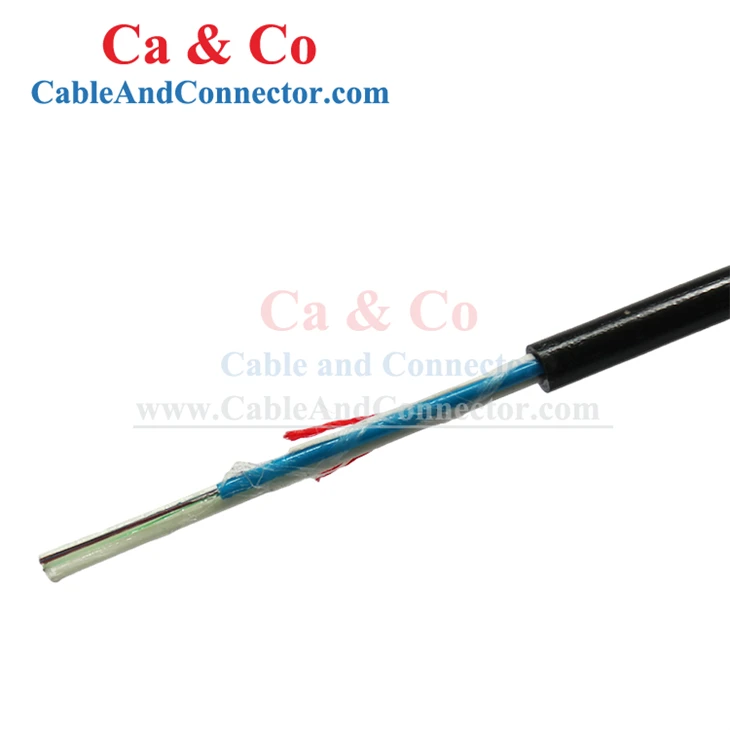

Kép 24F-os Mini Adss kábel
Specifikáció
|
Tétel |
Egység |
Specifikáció |
|
|
Száltípus |
G.652D |
||
|
Módmező átmérője |
1310 nm |
μm |
9.2±0.4 |
|
1550 nm |
μm |
10.4±0.8 |
|
|
A burkolat átmérője |
μm |
125.0 |
|
|
Burkolat nem-kör alakú |
% |
<1.0 |
|
|
Mag/burkolat koncentrikussági hibája |
μm |
<0.5 |
|
|
Bevonat átmérője |
μm |
245±5 |
|
|
Bevonat nem-kör alakú |
% |
<6.0 |
|
|
Bevonat/burkolat koncentrikussági hibája |
μm |
<12.0 |
|
|
A kábel levágott{0}}hullámhossza |
nm |
<1260 |
|
|
Csillapítási együttható |
1310 nm |
dB/km |
<0.36 |
|
1550 nm |
dB/km |
<0.22 |
|
|
Bizonyított stresszszint |
kpsi |
100-nál nagyobb vagy egyenlő |
|
1■Mechanikai és Környezeti jellemzők
|
Tétel |
Egység |
Műszaki adatok |
|
Feszültség (hosszú távú) |
N |
1000 |
|
Feszültség (rövid távú) |
N |
2000 |
|
Crush (hosszú távú) |
N/10 cm |
300 |
|
Crush (rövid távú) |
N/10 cm |
1000 |
|
Min. Hajlítási sugár (dinamikus) |
mm |
20D |
|
Min. hajlítási sugár (statikus) |
mm |
10D |
|
Telepítési hőmérséklet |
fokozat |
-40-+60 |
|
Üzemi hőmérséklet |
fokozat |
-40-+70 |
|
Tárolási hőmérséklet |
fokozat |
-40-+70 |
|
Ismétlődő hajlítás |
Terhelés: 250 N; ciklusok száma: 30 Nincs nyilvánvaló további csillapítás, nincs száltörés és nincs kábel sérülés. |
|
|
Csavarodás |
Terhelhetőség:250N; ciklusok száma:10; csavarási szög: ±90 fok Nincs nyilvánvaló további csillapítás, nincs száltörés és nincs kábel sérülés. |
|
|
Hatás |
Ütésenergia:450g× 1m; kalapácsfej sugara: 12,5 mm; ütközések száma: 5 Nincs nyilvánvaló további csillapítás, nincs szál eltörik és nem sérült a kábel. |
|
